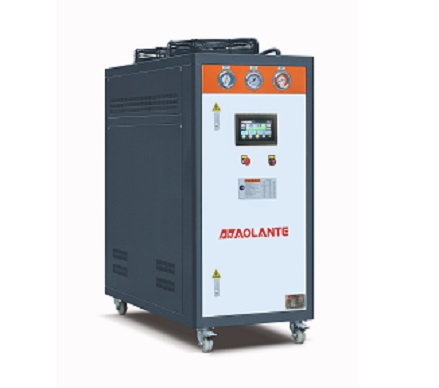

一、冷热一体模温机简介:
冷热一体模温机是将制冷和加热集中于一体的温度控制设备,传热的媒介是水或者油,热传导性好,节能环保;机体分为加热部分和冷却部分,两套系统组成,采用一套智能PLC控制,两套系统采用一套控制系统实现控制,根据工艺需求,自动调节加热或是制冷;机体能急速加温,急速冷却设备所需温度,并能控制多个面路不同温度,快速循环于产品成型过程中的周围,大大提高生产效率。有了该设备就能实现加快企业生产进度,降低能耗,提高了产品成型效率,抑制产品缺陷,降低不良品产生,达到低成本高成效!
二、冷热一体模温机特点:
采用欧美进口压缩机头
Compressor head imported from Europe and USA
铜管采用无氧焊接法
Oxygen-free welding for copper pipes
RS485通讯功能,实现自动化管理.(选购)
RS485 communication function for automated management (optional)
加热功率切换功能
Switchover of heating power
304不锈钢一体管路,减少管阻及锈垢
304 stainless steel integrated pipelines for less pipe blockage and rust
采用进口组件,使用年限长
Imported quality parts for longer service lives
电器采用OMRON. FUJI. TE. LG
Brands OMRON, FUJI, TE and LG for electric appliances
控制方式: 采用进口微电脑或PLC控制(选购)
Control mode: imported microcomputer or PLC (optional)
安全保护完善,故障显示, 维修.保养无需专业人员
Perfect safety protection, fault display, easy repair and maintenance even without professionals
高效率之蒸发器及冷凝器,可节省能源30%以上
High-efficiency evaporator and condenser which can save energy by more than 30%
C-20以上采用两组压缩机头.可单独或共同使用
Two groups of compressor heads (used separately or jointly) for C-20
温度控制范围: 进水温+5℃→98℃
Range of temperature control: +5℃→98℃ for incoming water
三、冷热一体模温机规格:
模型 |
单位 |
TCH-03 |
TCH-05 |
TCH-10 |
TCH-15 |
TCH-20 |
TCH-30 |
TCH-40 |
TCH-50 |
制冷量 |
Kcal/kw |
8251 |
13690 |
27370 |
43120 |
57748 |
85303 |
110984 |
132359 |
9.59 |
15.91 |
31.83 |
50.14 |
67.14 |
99.19 |
129.06 |
153.91 |
||
电源 |
3N-380V/415V 50HZ/60HZ |
||||||||
压缩机 |
类型 |
全封闭涡旋式或活塞式 |
|||||||
功率(KW) |
2.25 |
3.75 |
3.75x2 |
5.5x2 |
7.5x3 |
7.5x3 |
7.5x4 |
7.5x5 |
|
冷却水 |
水量(M3/H) |
2.06 |
3.42 |
6.85 |
6.85 |
14.44 |
21.32 |
27.74 |
33.09 |
水阻力(Kpa) |
28 |
34 |
34 |
34 |
38 |
36 |
35 |
42 |
|
进出水管径 |
G3/4 |
G1-1/2 |
G1-1/2 |
G2 |
G2 |
G2-1/2 |
G3 |
G3 |
|
冷冻水 |
水量(M3/H) |
1.65 |
2.74 |
5.74 |
5.74 |
11.55 |
17.06 |
22.19 |
26.48 |
水阻力(M3) |
0.038 |
0.065 |
0.188 |
0.285 |
0.285 |
0.405 |
0.61 |
0.61 |
|
进出水管径 |
G3/4 |
G1-1/2 |
G2 |
G2 |
G2-1/2 |
G2-1/2 |
G3 |
G3 |
|
冰水泵 |
功率(KW) |
0.375 |
0.75 |
1.5 |
1.5 |
2.2 |
4 |
4 |
4 |
扬程(Kpa) |
200.00 |
200.00 |
205.00 |
205.0 |
220.0 |
240.0 |
240 |
240 |
|
热水泵 |
功率(KW) |
0.75 |
0.75 |
1.50 |
1.5 |
1.5 |
2.2 |
3.75 |
3.75 |
扬程(Kpa) |
200 |
200 |
205 |
205.0 |
205.0 |
220.0 |
240 |
240 |
|
加热能理 |
KW |
6 |
6 |
12 |
15.0 |
18.0 |
24.0 |
36 |
48 |
外型尺寸 |
长x宽x高 |
1050x600 |
1200x800 |
1400x950 |
1460x800 |
1460x800 |
|
